فونداسیون، ستون فقرات پنهان سازه شماست. این بخش حیاتی، مسئولیت انتقال ایمن بارها به زمین را بر عهده دارد و کوچکترین نقص در آن میتواند عواقب جبرانناپذیری داشته باشد. انتخاب نادرست نوع فونداسیون، علاوه بر خطرات ایمنی، هزینههای سرسامآوری را به پروژه تحمیل میکند.
اما بهترین فونداسیون برای ساختمان شما کدام است؟ پی نواری، پی رادیه یا شمعکوبی؟ پاسخ به این پرسشها، مستلزم درک عمیق شرایط خاک، شناخت انواع فونداسیونها و تحلیل دقیق سازه است.
در این مقاله، شما را در انتخاب هوشمندانهترین و ایمنترین فونداسیون مطلع میشوید. با ما همراه باشید تا با مزایا و معایب هر نوع پی آشنا شده و انتخابی مطمئن برای تضمین پایداری و ایمنی بنای خود داشته باشید.
راهنمای فهرست
-
- فونداسیون چیست و چرا در ساختوساز از اهمیت حیاتی برخوردار است؟
- طبقهبندی کلی فونداسیونها: سطحی یا عمیق؟
- فونداسیونهای سطحی (Shallow Foundations): راهکارهایی برای خاکهای با مقاومت مناسب
- فونداسیونهای عمیق (Deep Foundations): راهحلهایی برای خاکهای ضعیف و بارهای سنگی
- فرآیند طراحی و اجرای فونداسیون در عمران آلتون: از آزمایش خاک تا پیریزی نهایی
- جمعبندی: پیریزی موفقیت با انتخابی مطمئن و تخصصی
۱. فونداسیون چیست و چرا در ساختوساز از اهمیت حیاتی برخوردار است؟
فونداسیون (پی) قسمتی از سازه است که در پایینترین بخش آن، در تماس مستقیم با زمین قرار میگیرد. وظیفه اصلی آن، جمعآوری تمامی بارهای وارده از سازه فوقانی (ستونها، دیوارها، سقفها) و توزیع آنها به صورت یکنواخت بر روی سطح وسیعتری از خاک است. این توزیع بار به گونهای انجام میشود که تنشهای وارد بر خاک از ظرفیت باربری مجاز خاک تجاوز نکند و منجر به نشستهای غیرمجاز یا ناهمگون نگردد.
اهمیت فونداسیون به دلایل زیر است:
- تضمین پایداری و ایمنی سازه: فونداسیون، ستون فقرات پایداری است. یک پی مستحکم از واژگونی ساختمان، نشستهای بیش از حد یا نامتقارن، و سایر ناپایداریهای سازهای جلوگیری میکند.
- توزیع یکنواخت بار: بارهای متمرکز از ستونها و دیوارها را به یک فشار یکنواخت و قابل تحمل برای خاک تبدیل میکند.
- مقاومت در برابر نیروهای جانبی: علاوه بر بارهای عمودی، فونداسیون نقش حیاتی در مقاومت سازه در برابر نیروهای جانبی ناشی از باد و به خصوص زلزله دارد. مقاومت لرزهای ساختمان به طور مستقیم با عملکرد فونداسیون مرتبط است. (برای کسب اطلاعات بیشتر در مورد اهمیت مقابله با این نیروها، میتوانید به مقاله ما در مورد “چگونه ساختمان خود را در برابر زلزله ایمن کنیم؟” مراجعه کنید.)
- حفاظت در برابر عوامل محیطی: فونداسیون، سازه را از رطوبت خاک، یخبندان (اثرات یخزدگی و ذوب آب در خاک)، و سایر عوامل مخرب زیرزمینی محافظت میکند و مانع از انتقال آنها به بخشهای فوقانی ساختمان میشود.
- تثبیت موقعیت سازه: با ثابت نگه داشتن موقعیت ساختمان بر روی زمین، از هرگونه حرکت یا جابجایی ناخواسته جلوگیری میکند.

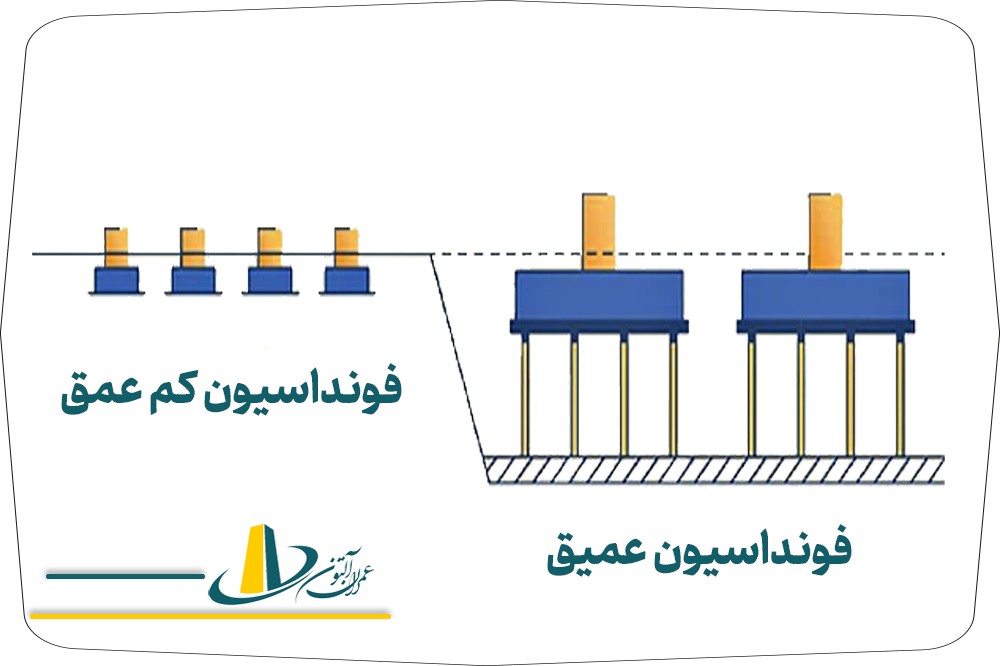

۲. طبقهبندی کلی فونداسیونها: سطحی یا عمیق؟
فونداسیونها به دو دسته کلی بر اساس عمق قرارگیری و مکانیزم انتقال بار به زمین تقسیم میشوند:
۲-۱. فونداسیونهای سطحی (Shallow Foundations)
این نوع فونداسیونها در عمق کمی از سطح زمین ساخته میشوند (عموماً در عمق کمتر از عرض فونداسیون، و معمولاً کمتر از چند متر) و برای انتقال بار به لایههای نسبتاً مقاوم و سطحی خاک مناسب هستند. زمانی از فونداسیون سطحی استفاده میشود که ظرفیت باربری خاک در عمق کم، برای تحمل بارهای سازه کافی باشد و میزان نشستها در محدوده مجاز قرار گیرد. این نوع فونداسیونها اغلب اقتصادیتر و سریعتر اجرا میشوند.

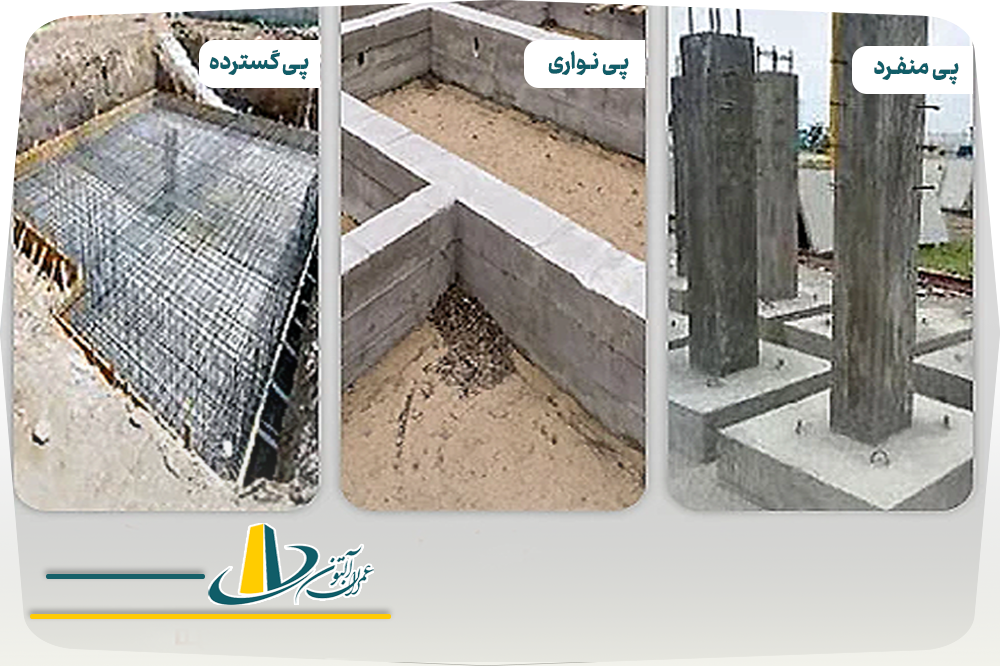

۲-۱-۱. انواع فونداسیونهای سطحی
• پی منفرد (Isolated Footings): رایجترین و اقتصادیترین:
-
- شکل ظاهری: معمولاً به صورت مربع یا مستطیل شکل، و گاهی دایرهای.
- کاربرد: رایجترین نوع پی برای ساختمانهای کوچک و متوسط که بارهای هر ستون به صورت جداگانه و متمرکز از طریق یک پی به زمین منتقل میشود. این پیها اغلب برای هر ستون به صورت مجزا ساخته میشوند.
- مزایا: اقتصادیترین گزینه برای خاکهای با مقاومت متوسط تا بالا، اجرای نسبتاً ساده و سریع، نیاز به گودبرداری کم.
- محدودیت: مناسب برای خاکهای با مقاومت متوسط تا بالا، در خاکهای سست یا با نشستپذیری بالا مناسب نیستند، ممکن است در برابر نیروهای لرزهای قوی (به دلیل عدم پیوستگی) ضعف نشان دهند مگر اینکه توسط شناژها یا کلافهای بتنی به هم متصل شوند.
- پی نواری (Strip Footings): برای بارهای خطی و دیوارهای باربر:
- شکل ظاهری: به صورت نوارهای بلند بتنی که معمولاً دارای عرض بیشتری نسبت به دیوار یا ردیف ستونها هستند.
- کاربرد: در زیر دیوارهای باربر (در ساختمانهای با سازه دیوار باربر) یا در زیر ردیفی از ستونهای نزدیک به هم که اتصال آنها با پی منفرد غیر اقتصادی یا غیرممکن باشد، استفاده میشود. پیهای نواری میتوانند به صورت متقاطع نیز طراحی شوند تا یک شبکه پی در زیر سازه ایجاد کنند.
- مزایا: توزیع بهتر بار نسبت به پی منفرد (به دلیل سطح تماس بیشتر با خاک)، مناسب برای خاکهای کمی ضعیفتر، افزایش سختی سیستم فونداسیون.
- محدودیت: نیاز به خاک نسبتاً یکنواخت در طول نوار، اگر طول نوار زیاد باشد، ممکن است نیاز به آرماتورگذاری خاص برای مقابله با نشستهای دیفرانسیلی داشته باشد.
- پی گسترده یا رادیه ژنرال (Mat/Raft Foundations): فرش زیرین سازههای سنگین:
- شکل ظاهری: یک دال بتنی بزرگ و یکپارچه که کل سطح زیر ساختمان را پوشش میدهد. این دال میتواند با تیرچه یا بدون تیرچه باشد.
- کاربرد: زمانی که ظرفیت باربری خاک بسیار کم است و یا تعداد پیهای منفرد به قدری زیاد است که عملاً به هم میرسند، از پی رادیه استفاده میشود. این پی برای ساختمانهای سنگین، چند طبقه، سازههایی که بارهای گستردهای دارند (مانند سیلوها) و خاکهای بسیار ضعیف (مانند خاکهای رسی با نشستپذیری بالا) بسیار مناسب است. همچنین، در مناطق با خطر بالای روانگرایی خاک ناشی از زلزله، پی رادیه یک گزینه امن محسوب میشود.
- مزایا: توزیع بسیار یکنواخت بار بر روی خاک، کاهش چشمگیر نشستهای نامتقارن، افزایش مقاومت در برابر زلزله (به دلیل رفتار صلب کل فونداسیون)، و امکان استفاده از زیرزمینهای عمیق.
- محدودیت: هزینه بالاتر نسبت به سایر فونداسیونهای سطحی، نیاز به حجم بسیار زیاد بتن و آرماتور، و زمان اجرای نسبتاً طولانیتر.
۲-۲. فونداسیونهای عمیق (Deep Foundations): راهحلهایی برای خاکهای ضعیف و بارهای سنگین
هنگامی که لایههای سطحی خاک ظرفیت کافی برای تحمل بارهای سازه را ندارند یا لایههای مقاوم در عمق زیاد قرار دارند، از فونداسیونهای عمیق استفاده میشود. این فونداسیونها بارها را از طریق اصطکاک جانبی (اصطکاک بین سطح جانبی پی و خاک اطراف) و یا مقاومت نوک (مقاومت انتهای پی در لایه سخت خاک) به لایههای عمیقتر و مقاومتر خاک منتقل میکنند.
۲-۲-۱. انواع فونداسیونهای عمیق
- شمعها (Piles): قدرتمندترین گزینه:
- شکل ظاهری: ستونهای بلند و باریکی هستند که در عمق زمین فرو برده میشوند. قطر شمعها معمولاً بین ۳۰ سانتیمتر تا ۱.۵ متر متغیر است.
- کاربرد: رایجترین نوع فونداسیون عمیق. شمعها به صورت پیشساخته (بتنی، فولادی یا چوبی) در زمین کوبیده یا ارتعاش داده میشوند، یا به صورت درجا (در محل حفاری و سپس بتنریزی) اجرا میگردند. زمانی از شمع استفاده میشود که لایههای مقاوم خاک در عمق زیادی قرار دارند، یا بارهای سازه بسیار سنگین است (مانند پلها، برجهای بلند، پالایشگاهها)، یا خاک سطحی بسیار سست و نشستپذیر است.
- مزایا: مناسب برای خاکهای بسیار ضعیف و آبدار، تحمل بارهای بسیار سنگین، کاهش چشمگیر نشستهای کلی و دیفرانسیلی، و افزایش مقاومت در برابر نیروهای جانبی مانند زلزله.
- محدودیت: هزینه بالا (به دلیل نیاز به تجهیزات و تخصص ویژه)، زمان اجرای نسبتاً طولانی، و ایجاد آلودگی صوتی (در صورت کوبیدن شمع).
- پایهها (Piers): پیهای عمیق با قطر بالا
- شکل ظاهری: شبیه شمعها هستند اما معمولاً دارای قطر بسیار بیشتری بوده (بیش از ۱.۵ متر) و به صورت درجا در خاک حفاری شده (مانند چاهکنی) و سپس بتنریزی میشوند.
- کاربرد: برای تحمل بارهای بسیار سنگین و متمرکز، به خصوص زمانی که لایههای سنگی یا بسیار سخت در عمق قابل دسترسی قرار دارند. برای پلهای بزرگ یا ساختمانهای بسیار بلند، پایهها گزینهای مناسب هستند.
- مزایا: ظرفیت باربری بسیار بالا، قابلیت اجرا در خاکهای سخت و سنگی.
- محدودیت: هزینه بالا، نیاز به تجهیزات حفاری بزرگ و تخصصی.
- شمع-رادیه (Pile-Raft Foundation): ترکیبی هوشمندانه
- کاربرد: در این سیستم ترکیبی، یک پی رادیه (گسترده) با تعدادی شمع ترکیب میشود. بخشی از بار توسط رادیه و بخش دیگر توسط شمعها منتقل میشود. این سیستم برای ساختمانهای بسیار بلند و سنگین که روی خاکهای چالشبرانگیز ساخته میشوند، بسیار کارآمد است.
- مزایا: بهینهسازی ظرفیت باربری، کاهش نشستها، و افزایش مقاومت لرزهای.
🔗 پیشنهاد مطالعه: فناوریهای نوین در پروژههای عمرانی
۳. معیارهای کلیدی برای انتخاب بهترین فونداسیون برای پروژه شما
انتخاب نوع فونداسیون یک تصمیم حیاتی و پیچیده است که باید توسط مهندس ژئوتکنیک و مهندس سازه با در نظر گرفتن تمامی عوامل زیر به صورت مشترک انجام شود.
۳-۱. ویژگیهای خاک و گزارش مکانیک خاک: مهمترین عامل
- ظرفیت باربری خاک (Bearing Capacity): این مهمترین عامل است و با انجام آزمایشهای خاک (ژئوتکنیک) تعیین میشود. آزمایشها شامل حفر گمانه، نمونهبرداری، و انجام آزمایشهای آزمایشگاهی (مانند آزمایش سه محوری، برش مستقیم، دانسیته) و آزمایشهای صحرایی (مانند SPT، CPT) است. این آزمایشها میزان توانایی خاک در تحمل بار بدون رسیدن به شکست را مشخص میکنند.
- سفتی و تراکمپذیری خاک (Stiffness and Compressibility): خاکهای رسی مستعد نشست طولانیمدت هستند، در حالی که خاکهای ماسهای ممکن است نشستهای فوری داشته باشند یا در هنگام زلزله مستعد روانگرایی باشند.
- نوع خاک: خاکهای دانه درشت (ماسه و شن) معمولاً ظرفیت باربری بالاتری دارند و نشست کمتری میکنند، در حالی که خاکهای دانه ریز (رسی و سیلتی) معمولاً نشستپذیری بالاتری دارند و ممکن است نیاز به فونداسیونهای عمیقتر داشته باشند.
- وجود آبهای زیرزمینی (Groundwater Table): سطح آب زیرزمینی میتواند بر انتخاب نوع فونداسیون، روش حفاری و نیاز به سیستمهای آببندی یا زهکشی تأثیر بگذارد. حضور آب میتواند ظرفیت باربری برخی خاکها را نیز کاهش دهد.
۳-۲. نوع و وزن سازه: تأثیر مستقیم بر انتخاب پی
- تعداد طبقات و کاربری: ساختمانهای بلندتر و سنگینتر (مانند برجهای مسکونی، بیمارستانها، مراکز تجاری و صنعتی) به فونداسیونهای قویتر و احتمالاً عمیقتر نیاز دارند تا بارهای بسیار زیاد را منتقل کنند.
- نوع اسکلت سازه: سازههای فلزی معمولاً سبکتر از سازههای بتنی هستند (همانطور که در مقاله “اسکلت فلزی یا بتنی: راهنمای جامع و هوشمندانه انتخاب سازه” به آن اشاره شد). این تفاوت در وزن میتواند بر انتخاب نوع فونداسیون تأثیر بگذارد؛ سازههای سبکتر ممکن است با فونداسیون سطحی سادهتری قابل اجرا باشند.
- حساسیت سازه به نشست: برخی سازهها (مانند ساختمانهای با تجهیزات دقیق، کارخانههای خاص، یا بناهای تاریخی) به نشستهای بسیار کمی نیاز دارند. در این موارد، حتی اگر ظرفیت باربری خاک مناسب باشد، برای کنترل نشستها ممکن است نیاز به فونداسیون عمیقتر یا رادیه باشد.
- شکل پلان ساختمان: پلانهای غیرمنظم یا L شکل ممکن است مستعد نشست دیفرانسیلی باشند و نیاز به فونداسیونهای یکپارچهتر (مانند رادیه) یا استفاده از درز انقطاع داشته باشند.
۳-۳. بودجه و زمانبندی پروژه: ملاحظات اقتصادی و اجرایی
- هزینه: فونداسیونهای سطحی معمولاً ارزانتر از فونداسیونهای عمیق (شمع) هستند. انتخاب اقتصادیترین گزینه با حفظ ایمنی و عملکرد مورد نیاز، بسیار مهم است.
- سرعت اجرا: برخی از فونداسیونها (مانند شمعهای پیشساخته کوبیدنی) ممکن است سریعتر از شمعهای درجا یا فونداسیونهای گسترده با حجم زیاد بتن اجرا شوند. زمانبندی پروژه نقش مهمی در انتخاب روش اجرا دارد.
- تجهیزات در دسترس: نوع فونداسیون انتخابی باید با تجهیزات و ماشینآلات موجود در منطقه یا قابل تأمین هماهنگ باشد.
- مزایا: سرعت نسبی در اجرا (در مقایسه با ژاکت بتنی در برخی موارد)، اشغال فضای کمتر نسبت به ژاکت بتنی (اگرچه باز هم افزایش ابعاد داریم)، و افزایش چشمگیر شکلپذیری.
- کاربرد: به ویژه در مواردی که محدودیت فضا برای افزایش ابعاد بتنی وجود دارد یا نیاز به افزایش سریع ظرفیت باربری ستونها احساس میشود.
۳-۴. ملاحظات محیطی و قوانین محلی: عوامل خارجی مؤثر
- مجاورت با ساختمانهای موجود: حفاری برای فونداسیون نباید باعث آسیب به سازههای همسایه شود. در مواردی که ساختمانهای مجاور حساس هستند، ممکن است نیاز به دیوارهای حائل یا روشهای حفاری خاص باشد.
- مقررات ساختمانی و آییننامهها: رعایت آییننامههای ملی ساختمان و استانداردهای محلی در مورد حداقل عمق فونداسیون، ابعاد پیها، و الزامات مربوط به آزمایش خاک الزامی است.
- محدودیتهای زمین: ابعاد زمین، شکل آن، و شیب میتواند در انتخاب نوع فونداسیون تأثیرگذار باشد.
۳-۵. اهمیت طراحی یکپارچه: هماهنگی با معماری و سازه
انتخاب و طراحی فونداسیون تنها یک تصمیم سازهای نیست. فونداسیون به شدت تحت تأثیر طراحی معماری (مثلاً وجود زیرزمین، ابعاد دهانهها، مکان ستونها) و نوع سیستم سازهای است. یک طراحی یکپارچه که در آن مهندسان سازه و معماران از همان ابتدا با هم کار میکنند، به بهینهسازی فونداسیون کمک میکند. این هماهنگی از تداخلات و هزینههای اضافی در مراحل بعدی جلوگیری میکند.
در صورتی که قصد دریافت مشاوره و یا همکاری در پروژهای ساختمانی را دارید، میتوانید با کارشناسان عمران آلتون تماس بگیرید. شرکت ساختمانی عمران آلتون با تجربه ای ارزشمند و اجرای پروژه های موفق، آماده پذیرش و همکاری با متقاضیان گرامی می باشد.
۴. فرآیند طراحی و اجرای فونداسیون در شرکت عمران آلتون: از آزمایش خاک تا پیریزی نهایی
- مطالعات ژئوتکنیکی دقیق: اولین و حیاتیترین گام، انجام مطالعات جامع خاک و مکانیک خاک است. این شامل حفر گمانههای اکتشافی، انجام آزمایشهای صحرایی (مانند SPT، CPT) و آزمایشهای آزمایشگاهی بر روی نمونههای خاک است. نتایج این آزمایشها در قالب یک گزارش مکانیک خاک دقیق ارائه میشود که اطلاعات ضروری در مورد نوع خاک، ظرفیت باربری، نشستپذیری و سطح آب زیرزمینی را فراهم میکند.
- تحلیل و طراحی تخصصی فونداسیون: بر اساس گزارش مکانیک خاک، نوع و مشخصات سازه فوقانی، و با در نظر گرفتن آییننامهها و استانداردهای ملی و بینالمللی، تیم مهندسی سازه ما به تحلیل و طراحی بهینه فونداسیون میپردازد. این طراحی شامل تعیین ابعاد، عمق، نوع آرماتوربندی و جزئیات اجرایی است. ما با استفاده از نرمافزارهای پیشرفته، عملکرد فونداسیون را در شرایط مختلف شبیهسازی میکنیم.
- انتخاب اقتصادیترین و ایمنترین راهحل: ما همیشه به دنبال یافتن تعادل مناسب بین ایمنی، پایداری و اقتصاد پروژه هستیم. با بررسی گزینههای مختلف فونداسیون، بهترین راهحل را که متناسب با بودجه و زمانبندی شما باشد، پیشنهاد میدهیم.
- نظارت دقیق بر اجرا و کنترل کیفیت: اجرای صحیح فونداسیون به اندازه طراحی آن اهمیت دارد. تیم نظارتی عمران آلتون به صورت مستمر بر تمامی مراحل اجرا (از گودبرداری و خاکبرداری، آرماتوربندی، قالببندی تا بتنریزی و عملآوری بتن) نظارت میکند. برای اطمینان از مطابقت با نقشهها و استانداردهای فنی، از آزمایشهای کنترل کیفی (مانند تست اسلامپ بتن، تست مقاومت فشاری بتن، بازرسی آرماتور) استفاده میکنیم.
- مستندسازی کامل: تمامی مراحل طراحی، محاسبات، گزارشهای آزمایش خاک و مراحل اجرایی به دقت مستندسازی میشوند تا سوابق کاملی از فونداسیون ساختمان شما وجود داشته باشد.
برخی از پروژه های عمران آلتون
شما می توانید برخی از پروژه های شرکت ساختمانی، عمران آلتون را مشاهده کنید.
۶. جمعبندی: پیریزی موفقیت با انتخابی مطمئن و تخصصی
فونداسیون، قلب تپنده هر ساختمان و ستون فقرات پایداری آن است. نادیده گرفتن اهمیت آن یا انتخاب نادرست نوع آن، میتواند تمامی سرمایهگذاری شما در بخشهای دیگر سازه را به خطر بیندازد و به مشکلات جدی و پرهزینه در آینده منجر شود. یک فونداسیون با طراحی و اجرای صحیح، پایداری، ایمنی و دوام ساختمان شما را برای دههها تضمین میکند. این انتخاب، نه تنها یک تصمیم فنی، بلکه یک سرمایهگذاری بلندمدت در آرامش خاطر شماست.
